TP2304V3红外测温传感器

TP2304V3红外测温传感器简介

TP2304V3红外测温传感器具有非接触式、常温范围内精度可达到±0.5℃、响应速度快等优势,内置菲涅耳透镜,日光免疫,梯度温度补偿,物距比高达12:1传感器出厂校准温度范围为:环境温度-40~125℃,物体温度-70~382.2℃。

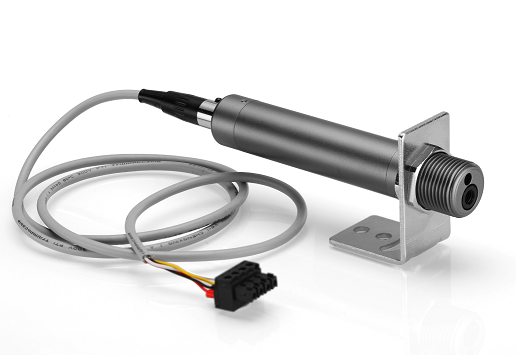

探头采用铝合金金属外壳,耐高温抗氧化,内置进口Melexis红外测温感应传感器,通过RS485总线和单总线两种方式输出数据,其中RS485方式通讯协议为Modbus RTU协议,单总线协议参考下文通讯协议部分,可通过上位机软件更改传感器ID,供电采用宽电压3.3 -26v直流供电。导线采用耐高温屏蔽线,线长可定制。设备整体体积小,方便用户集成安装。



TP2304V3详细参数

产品名称:

红外测温传感器

传感器型号:

TP2304V3

生产厂家:

TOPRIE

外形尺寸:

112*19.5mm

工作环境:

-40~850~95%RH

存储环境:

-40~700~90%RH

存储环境:

-40~700~90%RH

测量范围:

-70~380

分辨率

0.02

精度:

TaTo0+50℃范围内,精度可达0.5℃,TaTo在常温范围内,精度最高可达0.2℃(详见精度分布图)

测温物距比:

11.6:1 (假如发热源为10cm外径,则最远测量距离为116cm

内置激光指示灯

视角:

5°/ 10°

发射率:

1(默认)

红外波段:

5.5-14um

标定:

出厂已标定

传感器重量:

65g

测量精度:

见精度表

使用寿命:

额定工作环境下大于5

工作电压:

DC 3.3-26v

工作电流:

RS48模式<10mA

单总线模式支持休眠,休眠功耗<3uA

通讯类型:

RS485 96008N1

单总线 (详细信息参考说明书)

通讯协议:

Modbus RTU 单总线协议

数据响应时间:

<200ms

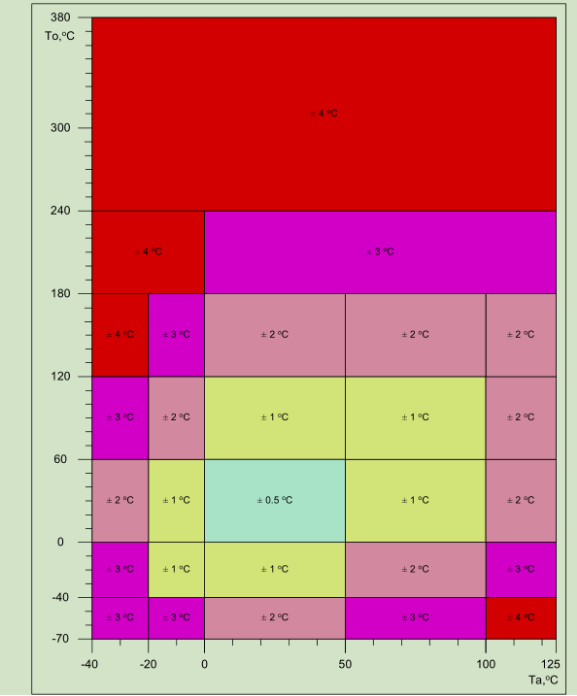

温度测量精度分布表

温度传感器采用进口MELEXIS医疗专用红外测温传感器。

Ta:探头工作环境温度 To:被测物体温度

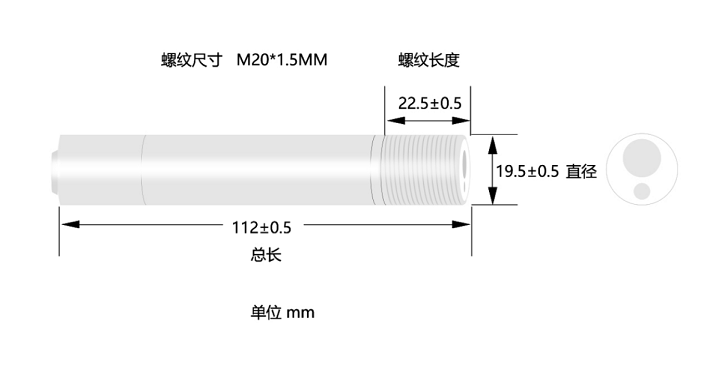

探头尺寸


探头总长度112mm,直径19.5mm,两端为螺纹对接,前端为感应探头、透镜和激光指示灯,末端为引出通讯线。(请勿随意打开前、后端螺纹)
