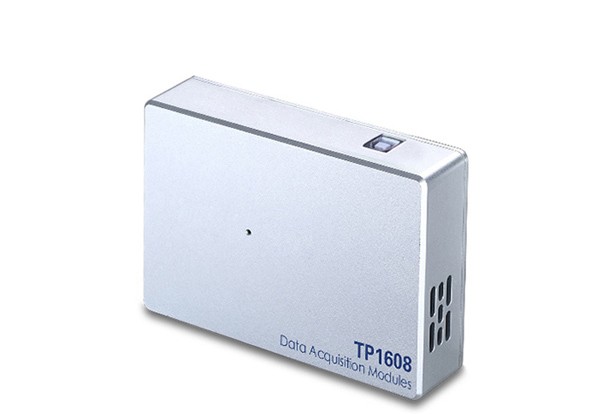

新TP1608系列模组
TP1608采集模组分为主机TP300和数据采集模块TP1608组成，TP1608采集模块采用24位高精度AD采样芯片，精度可达到0.005%，差分隔离技术，让采样更稳定，更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。通道个数自由组合，最大支持256通道同时采集。
-
6种 通讯方式支持无线、有线共6种通讯方式，真正的为现场为 应用而存在的采集模组；支持wifi、以太网、4G、2G、ZIGBEE、RS485多种通讯
-
0.005% 高采样精度还原现场可真实的数据是TP1608采集模组最基础而朴实的功能之一
-
支持256 路同时采集采用模块化设计，单个模组可支持256路数据采集，带来更丰富得扩展性和更高得现场应用可能
-
20种 信号采集采集卡内部嵌入20种类型信号采集，一个模块即可解决市面大部分模拟信号得采样
-
7*24 小时抗高压工作通道与电源3000V耐压防护，通道间400V交直流防护，380V交直流带电测试不再是问题，更无需做绝缘保护
-
多种国际性 认证证书产品经过CE、FCC、ROSH认证，获得数据采集系统国家专利
-
1、监控PLC、触摸屏及其其他二次仪表监控
-
2、WiFi+以太网局域网（物联网）
-
3、ZIGBEE无线分散式数据监控
| 产品型号 | 型号说明 | 备注 |
|---|---|---|
| TP1608-P-AI-A | 通用版 | 标配 RS485、TYPE-C 接口 |
| TP1608-P-AI-Z | Zigbee无线通讯 |
-
通信接口特性：
(1) RS-485接口
RS-485(2线)双口并联 通讯参数:9600bps 8,N,1
可达通信距离：1.2公里
通讯协议：ASCII协议、Modbus RTU协议
设备地址范围：1~255
RS-485通信线上浪涌、静电（4000V）保护(2) USB接口（金属外壳标配）
标准TPYE-C接口，可用于通讯、参数配置、设备供电
通讯参数：9600bps 8,N,1
通讯协议：ASCII协议、Modbus RTU协议数据采样口特性：
通道数: 8路差分
AD等级：24位高精度专用IC
采样模式：轮巡式独立采样
采样对象：见下表1
采样精度：见下表1
采样速率：8HZ
通道间隔离电压：400V AC/DC
与供电电源隔离电压：1500V DC
故障与过压保护：承受电压±15V
输入阻抗：大于2M（电压型） 小于50Ω（电流型）
温漂：±25PPM/℃
年漂：±100ppm/Y
静电防护：2000V
-
电源特性：
电源：直流＋8V~＋28Vdc（端子）、+5V（USB）
功耗：0.15W
电源反向保护、错接保护环境特性：
工作环境：-20℃～70℃ 0～95%RH无结露
储存环境：－25℃～85℃ 0～90%RH无结露
-
机械特性：
壳体材料：ABS/铝型材
外壳颜色：暗灰色/锖色
尺寸：90*63*25mm/121.7*80*25.6mm
嵌壳体安装方式：嵌入式/国标C45导轨安装
防护等级：IP40
防火等级：UL94
认证资料：
通过CE、FCC、ROSH认证
| 输入类型 | 可以测量的范围（示值范围） | 测量精度（引用误差、 绝对误差） | ASCII协议示值以及分辨率 | Modbus协议有效数据位 |
|---|---|---|---|---|
|
0-10V |
-0.5V至+11.000V | 0.001%F.S ±0.0001V | +01.000 1digit | 0.01% |
|
0-5V |
-0.5V至+5.500V | 0.02%F.S ±0.0001V | +01.000 1digit | 0.01% |
|
±20mV |
-21mV至+21mV | 0.0025%F.S ±0.001V | +10.000 1digit | 0.1% |
|
±100mV |
-110.0mV至+110.0mV | 0.0005%F.S ±0.001mV | +099.00 1digit | 0.1% |
|
4-20mA |
3mA至+21.00mA | 0.005%F.S ±0.001mA | +01.000 1digit | 0.1% |
|
K |
-60℃至+1372℃ | 0.05%F.S ±0.5℃ | +1000.0 1digit | 1% |
|
J |
-200℃至+1200℃ | 0.05%F.S ±0.5℃ | +1000.0 1digit | 1% |
|
E |
-200℃至+1000℃ | 0.05%F.S ±0.5℃ | +0999.0 1digit | 1% |
|
T |
-200℃至+400℃ | 0.1%F.S ±0.5℃ | +0300.0 1digit | 1% |
|
N |
-200℃至+1300℃ | 0.05%F.S ±0.5℃ | +0300.0 1digit | 1% |
|
w |
+1500℃至+2315℃ 0℃至+1500℃ |
0.2%F.S ±1.1℃ 0.1%F.S ±1℃ |
+1000.0 1digit | 1% |
|
R |
+300℃至+1768℃ 0℃至+300℃ |
0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃ |
+1000.0 1digit | 1% |
|
S |
+300℃至+1768℃ 0℃至+300℃ |
0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃ |
+1000.0 1digit | 1% |
|
B |
+600℃至+1820℃ +400℃至+600℃ |
0.1%F.S ±1.0℃ 1%F.S ±1.7℃ |
+1000.0 1digit | 1% |
|
Pt100 |
-200℃至+660℃ | 0.05%F.S ±0.3℃ | +0300.0 1digit | 1% |
|
CU50 |
-50℃至+150℃ | 0.2%F.S ±0.3℃ | +0100.0 1digit | 1% |
|
Pt1000 |
-200℃至+300℃ | 0.1%F.S ±0.3℃ | +0100.0 1digit | 1% |
测
量
范
围
| 预热时间 | 30分以上 |
|
周围使 |
-20℃至+70℃ |
|
周围使 |
0至95%RH（没有结露） |
环境适
应能力
产品尺寸
